ZADNÍ BRZDY
brzdové destičky: DEMONTÁŽ
- Vozidlo umístěte na zvedák.
- Demontujte zadní kola.
- Uvolněte spodní upevňovací šroub mezi brzdovým třmenem a držákem.
- Brzdový třmen vytočte nahoru a z brzdového držáku vyjměte destičky.
Brzdové destičky: MONTÁŽ
- Brzdové destičky správně umístěte na brzdový držák.
- Pomocí vhodného nářadí zasuňte píst.
- Brzdový třmen otočte dolů.
- Utáhněte brzdový třmen a poté utáhněte upevňovací šrouby na moment 26,5 Nm.
- Pokračujte plněním a odvzdušněním hydraulického systému.
Brzdové kotouče: DEMONTÁŽ
- Vozidlo umístěte na zvedák.
- Demontujte zadní kola.
- Odstraňte spojovací šroub a těsnění.
- Vyjměte 2 šrouby a brzdový třmen z držáku. (A)
- Vyjměte 2 šrouby a držák z brzdového třmenu. (B)
- Označte kotouč a axiální náboj.
- Sejměte kotouč z náboje.
- Povrch náboj zbavte koroze a nečistot.
brzdové kotouče: MONTÁŽ
- Namontujte držák brzdového třmenu pomocí 2 šroubů, které utáhněte momentem 88 Nm. (C)
- Utáhněte brzdový třmen a poté utáhněte upevňovací šrouby na moment 34 Nm.
- Pokračujte plněním a odvzdušněním hydraulického systému.
UPOZORNĚNÍ: Při zasouvání pístu do tělesa třmenu je brzdová kapalina vytlačována do nádrže. Jakmile se třmen vrací zpět, píst třmenu musí být podepřen. Upevňovací plochy brzdových destiček je nutné vyčistit a zbavit veškerých nečistot.
PARKOVACÍ BRZDA
BRZDOVÉ ČELISTI
brzdové čelisti: DEMONTÁŽ
- Vyjměte 2 šrouby a držák z válce.
- Z kotouče zadní brzdy vyjměte uzávěr seřizovacího
otvoru. - Označte kotouč a náboj.
- Uvolněte parkovací brzdu.
- Seřizovačem brzdových čelistí otáčejte tak dlouho, dokud
se kotouč volně otáčí. - Pomocí dlouhých kleští z brzdové čelisti vyjměte
2 napínací pružiny.
brzdové čelisti: DEMONTÁŽ TAŽNÉ PRUŽINY
- Odpojte lanko/kabel parkovací brzdy.

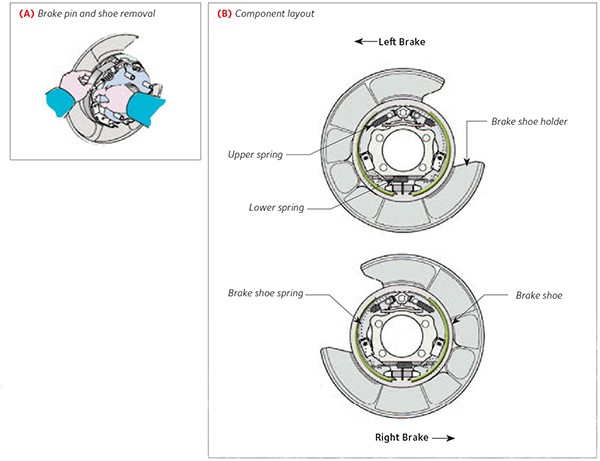

- Po stlačení pružiny brzdové čelisti vyjměte (A) čep, pružinu
a brzdovou destičku. - Odpojte lanko/kabel parkovací brzdy od páky brzdové
čelisti.
brzdové čelisti: MONTÁŽ
- Na kluzné plochy desky brzdových čelistí
naneste vysokoteplotní mazivo. - Připojte lanko/kabel parkovací brzdy k páce brzdové čelisti.
- Nasaďte kompletní brzdovou čelist s pružinou a čepem.
- Na kluznou část seřizovacího šroubu brzdových čelistí
naneste vysokoteplotní mazivo. - Pomocí dlouhých kleští nasaďte napínací pružinu.
- Na styčné plochy reakční tyče a napínací pružiny
brzdových čelistí naneste vysokoteplotní mazivo. - Pomocí dlouhých kleští na brzdovou čelist nasaďte
2 napínací pružiny. - Správnou montáž všech dílů ověřte pomocí
obrázku níže (B). - Nastavte referenční značky a nasaďte brzdový kotouč.
- Namontujte brzdový kotouč a seřiďte parkovací brzdu.
UPOZORNĚNÍ: Brzdová kapalina je hygroskopická a měla by se v pravidelných intervalech měnit. Nepoužívejte kapalinu, která neodpovídá specifikacím uvedeným v tabulce. Dbejte, aby se kapalinou nedopatřením nepotřísnily lakované, pryžové, plastové nebo mechanické díly.
POSTUP SEŘÍZENÍ
- Zatáhněte za páku nahoru a napočítejte 6-8 cvaknutí.
- Pomocí šroubováku uvolněte 4 upevňovací prvky.

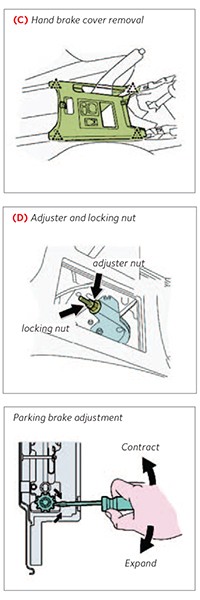

- Odpojte konektor a (C) vyjměte horní
panel zadní konzoly. - Uvolněte aretační kabel (D) a seřizovací matice.
- Demontujte zadní kola.
- Vyjměte doraz a otáčením seř.mechanismu
roztlačte brzdové čelisti až do zablokování kotouče. - Seřizovačem brzdových čelistí otáčejte tak dlouho, dokud
se kotouč nebude volně otáčet. - Zkontrolujte, zda brzdové čelisti nikde nedrhnou
o buben. - Otáčením seřizovací matice kabelu nastavte správný zdvih
páky. - Pojistnou matici utáhněte na moment 6 Nm.
- Zkontrolujte zdvih páky parkovací brzdy jejím
3-4násobným zatažením. - Zkontrolujte, zda se při zatažení páky parkovací brzdy
již na první cvaknutí rozsvítí brzdové kontrolní.
HYDRAULICKÝ OBVOD
PLNĚNÍ A ODVZDUŠNĚNÍ SYSTÉMU

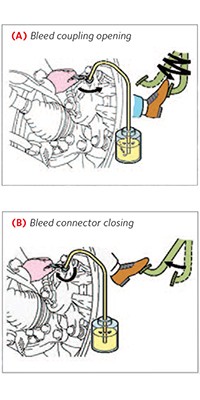

- K odvzdušňovacímu uzávěru připojte vinylovou hadičku.
- Několikrát sešlápněte brzdový pedál, (A) poté při sešlápnutém
pedálu uvolněte odvzdušňovací uzávěr. - Jakmile kapalina přestane vytékat, utáhněte odvzdušňovací uzávěr;
poté (B) uvolněte brzdový pedál. - Po dokončení odvzdušňovacích úkonů proveďte zkušební
jízdu, při které se alespoň jednou pokuste
zabrzdění s aktivací ABS.
Pořadí odvzdušnění
- levý přední brzdový třmen
- pravý přední brzdový třmen
- levý zadní brzdový třmen
- pravý zadní brzdový třmen
BRZDOVÁ KAPALINA | ||
---|---|---|
Výrobek | DOT 4 SAE J1703 | |
Kapacita | 1.0 litr | |
Intervaly údržby | Výměna a odvzdušnění každé 2 roky | |
BRZDOVÁ KAPALINA DOT4 | ||
FBX050 | 500 ml | |
FBX100 | 1 l | |
FBX500 | 5 l | |
FBX2000 | 20 l | |
Brzdové destičky | FDB1892 | |
Délka (mm) | 96,6 | |
Výška (mm) | 49,50 | |
Tloušťka (mm)* | 15,50 | |
Min. tloušťka (mm)* | 7,50 | |
Kotouče | DDF1846 | |
Průměr (mm) | 4 281,00 | |
Tloušťka (mm) | 12,00 (Min.) | |
Tloušťka (mm) | 10,50 | |
Čelisti parkovací brzdy | FSB4035 | |
Průměr (mm) | 4 170,00 | |
Šířka (mm) | 432,00 |
