ARKA FRENLER
fren balataları: SÖKME İŞLEMİ
- Aracı lifte alın.
- Arka tekerlekleri çıkarın.
- Fren kaliperi ile bağlantı arasındaki alt tespit vidasını gevşetin.
- Fren kaliperini yukarı doğru döndürün ve balataları fren tutucudan çıkarın.
Fren balataları: MONTAJ
- Fren balatalarını fren tutucuya doğru bir şekilde yerleştirin.
- Uygun bir araçla pistonu çekin.
- Fren kaliperini aşağı döndürün.
- Tespit cıvatasını monte etmek için fren kaliperini 26,5 Nm tork değerinde sıkın.
- Hidrolik sistemi doldurma ve boşaltma işlemleriyle devam edin.
Fren Diskleri: SÖKME İŞLEMİ
- Aracı lifte alın.
- Arka tekerlekleri çıkarın.
- Hidrolik cıvatayı ve contayı çıkarın.

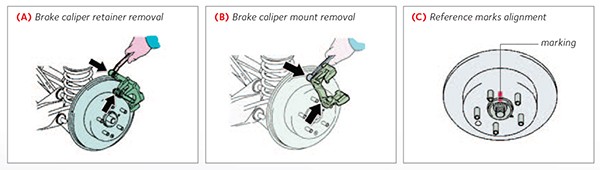

- 2 cıvatayı ve fren kaliperini montaj düzeneğinden sökün. (A)
- 2 cıvatayı ve montaj düzeneğini fren kaliperinden sökün. (B)
- Diski ve eksenel yuvayı işaretleyin.
- Diski yuvadan çıkarın.
- Yuvanın üzerindeki pası ve kiri temizleyin.
fren diskleri: MONTAJ
- Fren kaliperi montaj düzeneğini 2 cıvatayla takın ve 88 Nm tork değerinde sıkın. (C)
- Tespit vidalarını monte etmek için fren kaliperini 34 Nm tork değerinde sıkın.
- Hidrolik sistemi doldurma ve boşaltma işlemleriyle devam edin.
UYARI: Piston kaliper muhafazasına çekilirken, hidrolik yağ hazneye itilir. Kaliper geri hareket ettiğinde kaliper pistonunun desteklendiğinden emin olun. Fren balatası temas noktalarının temiz olduğundan emin olun.
EL FRENİ
PABUÇ BALATALAR
fren pabuçları: SÖKME İŞLEMİ
- 2 cıvatayı ve montaj düzeneğini silindirden sökün.
- Pabuç balata ayarlama deliği kapağını
arka fren diskinden çıkarın. - Diski ve yuvayı işaretleyin.
- Park frenini indirin.
- Pabuç balata ayarlayıcıyı, disk serbestçe dönene kadar çevirin,
ardından diski çıkarın. - Kargaburun kullanarak 2 gerginlik yayını
fren pabucundan sökün.
fren pabuçları: GERGİNLİK YAYININ SÖKÜLMESİ
- Park freninin kablosunu çıkarın.

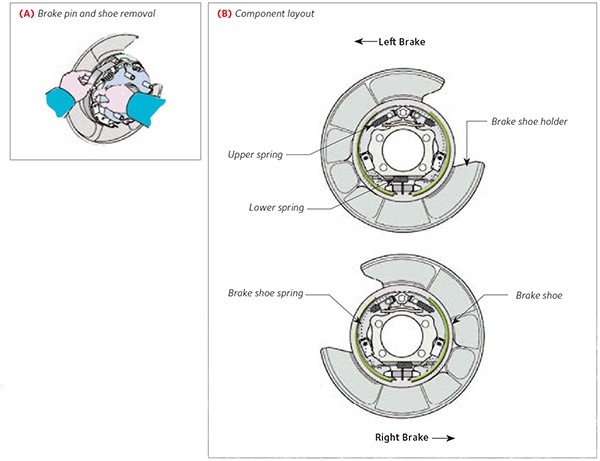

- Fren pabucu yayına basarak (A) pimi, yayı
ve fren pabucunu sökün. - El freni kablosunu, fren pabucunu kolundan
ayırın.
fren pabuçları: MONTAJ
- Fren pabuçlarının blok birleşme yüzeylerine
yüksek sıcaklık yağı uygulayın. - El freni kablosunu fren pabucu koluna bağlayın.
- Fren pabucunu yay ve pimle tamamlayın.
- Fren pabucu ayarlama vidasının bir bölümüne
yüksek sıcaklık yağı uygulayın. - Kargaburun kullanarak gerginlik yayını takın.
- Gergi çubuğuna ve fren pabucu gerginlik yayının birleşen yüzeylerine
yüksek sıcaklık yağı uygulayın. - Kargaburun kullanarak 2 gerginlik yayını
fren pabucuna takın. - Tüm parçaların doğru takıldığından emin olmak için
aşağıdaki (B) resme bakın. - Referans işaretlerini hizalayın ve fren diskini takın.
- Fren diskini takın ve park frenini ayarlayın.
UYARI: Hidrolik yağ nem çekicidir ve düzenli aralıklarla değiştirilmesi gerekir. Tabloda belirtilen teknik özelliklere uygun olmayan hidrolikleri kullanmayın. Hidroliğin yanlışlıkla boyalı, lastik, plastik ve mekanik parçalara damlamamasına dikkat edin.
AYARLAMA PROSEDÜRÜ
- Kolu yukarı çekin ve 6-8 tıklamaya kadar sayın.
- Tornavida kullanarak 4 sabitleme elemanını ayırın.
- Konektörü ve (C) arka konsol
üst paneli ayırın. - Kilitleme kablosunu (D) ve ayarlama somunlarını gevşetin.
- Arka tekerlekleri çıkarın.
- Stopper'i çıkarın ve ayarlayıcı çevirerek
disk kilitlenene kadar pabuç balatasını genişletin. - Fren pabucu ayarlayıcıyı, diskin serbestçe dönebileceği
yerde daralana kadar çevirin. - Fren pabucunun, frenlerde herhangi bir sürtünme
yapmadığından emin olun. - Kablo ayarlayıcıyı, kol doğru aralığa ulaşana kadar
çevirin. - Kilitleme somununu 6 Nm tork değerinde sıkın.
- Park freni kolunu 3-4 kez çekin ve
mesafesini kontrol edin. - Park freni kolu çekildiğinde, ilk klik sesinden sonra
fren ikaz ışığının yandığından emin olun.
HİDROLİK DEVRE
SİSTEMİ DOLDURMA VE BOŞALTMA

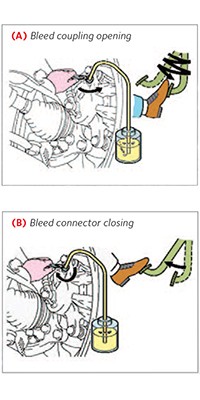

- Vinil boruyu besleme kapağına bağlayın.
- Fren pedalına birkaç kez basın (A), daha sonra
pedal basılı durumdayken hava alma kapağını gevşetin. - Hidrolik, dışarı akmazsa hava alma kapağını sıkın ve
ardından (B) fren pedalını serbest bırakın. - Hava alma işlemleri tamamlandıktan sonra,
en az bir ABS freni gerçekleştirilen
bir yol testi yapın.
Hava alma sıralaması
- sol ön fren kaliperi
- sağ ön fren kaliperi
- sol arka fren kaliperi
- sağ arka fren kaliperi
FREN HİDROLİĞİ | ||
---|---|---|
Ürün | DOT 4 SAE J1703 | |
Kapasite | 1,0 litre | |
Bakım aralıkları | 2 yılda bir değiştirme ve hava alma işlemi | |
FREN HİDROLİĞİ DOT4 | ||
FBX050 | 500 ml | |
FBX100 | 1 lt | |
FBX500 | 5 lt | |
FBX2000 | 20 lt | |
Fren balataları | FDB1892 | |
Uzunluk (mm) | 96.6 | |
Yükseklik (mm) | 49.50 | |
Kalınlık (mm)* | 15.50 | |
Min. kalınlık (mm)* | 7.50 | |
Diskler | DDF1846 | |
Çap (mm) | 4281.00 | |
Kalınlık (mm) | 12,00 Min. | |
Kalınlık (mm) | 10.50 | |
El freni pabuç balataları | FSB4035 | |
Çap (mm) | 4170.00 | |
Genişlik (mm) | 432.00 |
